Configuración de Frame – Relay


frame relay

Frame realy es un servicio orientado a la conexión, empleado circuitos virtuales permanentes. En este post veremos como realizar en pacte tracer la configuración de una conexión con este servicio.

Para este ejercicio vamos a necesitar:

  • 1 nube de emulación WAN
  • 2 routers con conexión DTE
  • 2 switch
  • 2 PC

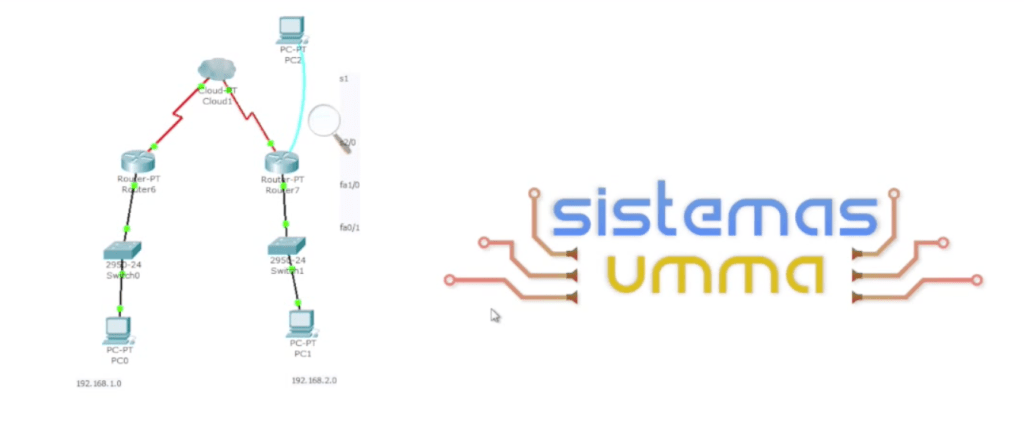

Una vez armada la topología como la vemos en la imagen superior vamos a comenzar la configuración.

Configurando la nube

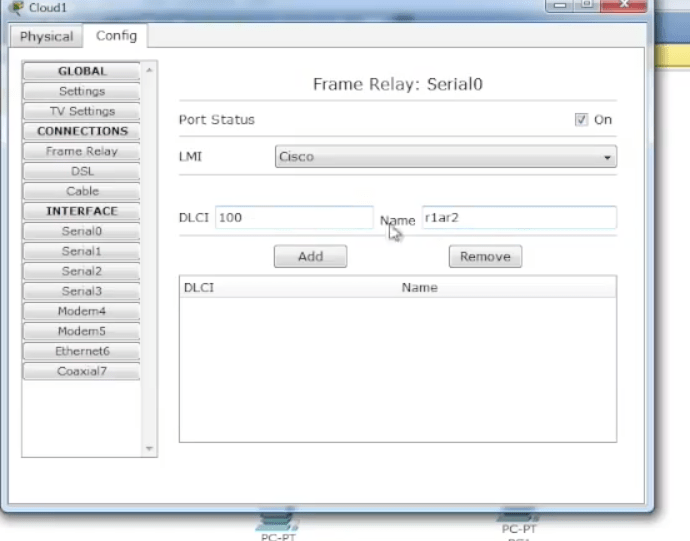

Lo primero sera ir a la nube e ir a la conexión serial, en la cual agregaremos el DLCI, en este caso, solo será uno en cada conexión serial, porque son solo dos routers pero si fueran mas,  daríamos de alta en cada conexión serial el DLCI que identifica cada conexión entre los routers.

DLCI

El name es solo un identificador que emplearemos para saber a quien estamos conectando.

Después de agregados todos los DLCI, iremos a Frame relay en donde debemos crear los enlaces entre los DLCI, pero solo se crean con sus contrarios, esto lo hacemos para crear lo circuitos virtuales.

Configuración de las PC

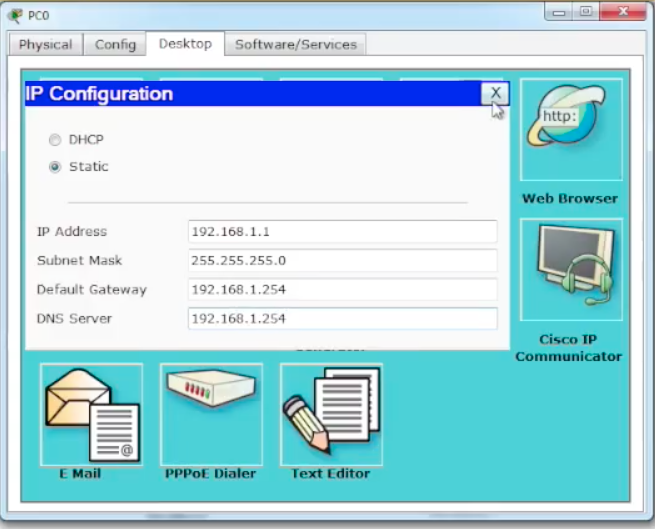

En este punto debemos entender que estamos creando 3 redes, dos de ellas van del router hasta la PC de la red que  corresponde y la tercera red es la formada por los routers en su conexión a través de Frame Relay, ahora bien, en este caso configuramos cada PC, y debemos anotar cual es la dirección IP del gateway correspondiente a esa red, ya que esa dirección IP será la de la interfaz fastethernet del router que conecta con el switch.

Captura de pantalla 2015-04-30 a las 12.32.33 a.m.

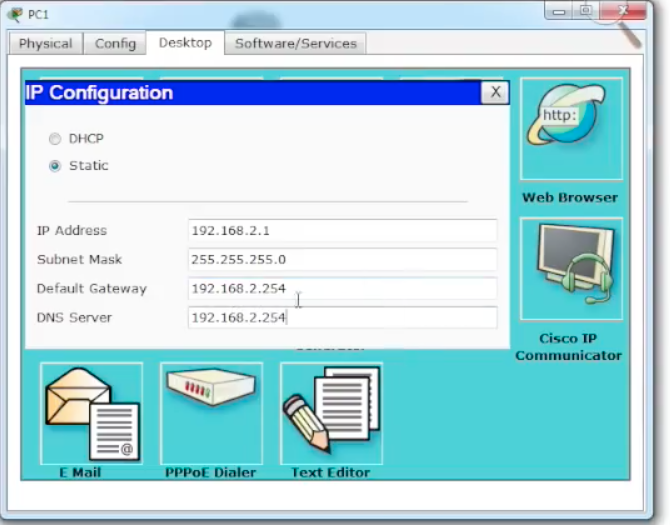

la siguiente imagen es la configuración IP de la otra PC

Captura de pantalla 2015-04-30 a las 10.04.46 p.m.



Configuración del router

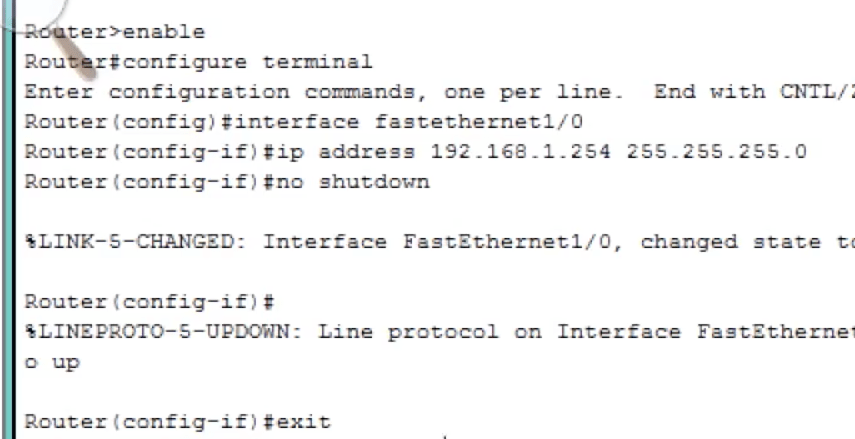

Comenzamos con el primer router, lo primero será configurar la interfaz fastethernet, asignarle una dirección IP, que será como ya habíamos indicado la de gateway que colocamos en las PC, para ello usamos los siguientes  comandos.

Captura de pantalla 2015-04-30 a las 10.09.31 p.m.

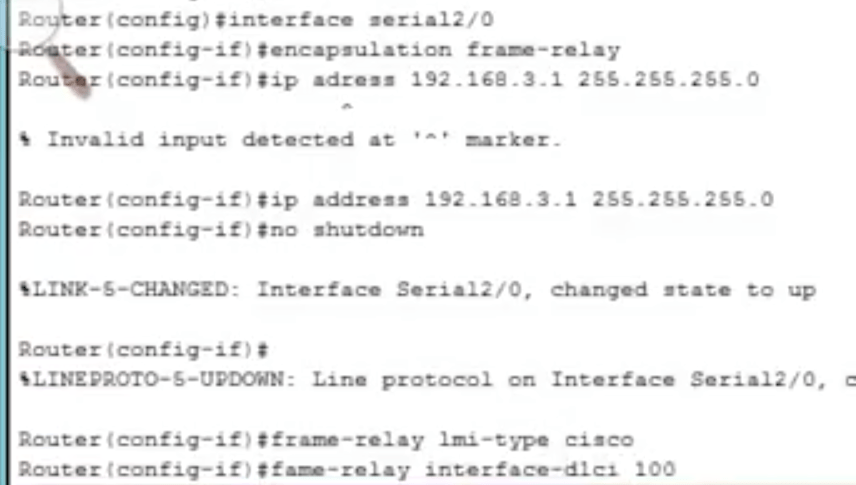

Ahora vamos con la interfaz serial, la cual primero  encapsularemos , después asignaremos la IP para finalmente establecer el  LMI, así como el DLCI



Captura de pantalla 2015-04-30 a las 10.25.09 p.m.



Aprovechando que ya estamos aqui, estableceremos el ruteo haciendo uso del protoclo RIP.

RIP

Para terminar haremos lo mismo en el otro router como vemos a continuación.



Captura de pantalla 2015-04-30 a las 10.31.06 p.m. Al igual que en el caso anterior configuramos el ruteo con el protocolo RIP al igual que hicimos antes.

Ya para terminar les dejo el siguiente video, en donde mostramos el proceso.
