Desarmar laptop Acer E5-551


En ocasiones los fabricantes diseñan sus equipos de una forma tan extraña que el mantenimiento a estos es bastante complicado, esto es lo que ocurre con la E5-551 de Acer, en donde acceder a la RAM o al disco duro es algo laborioso.

Primer paso, vamos a remover la bateria de la laptop

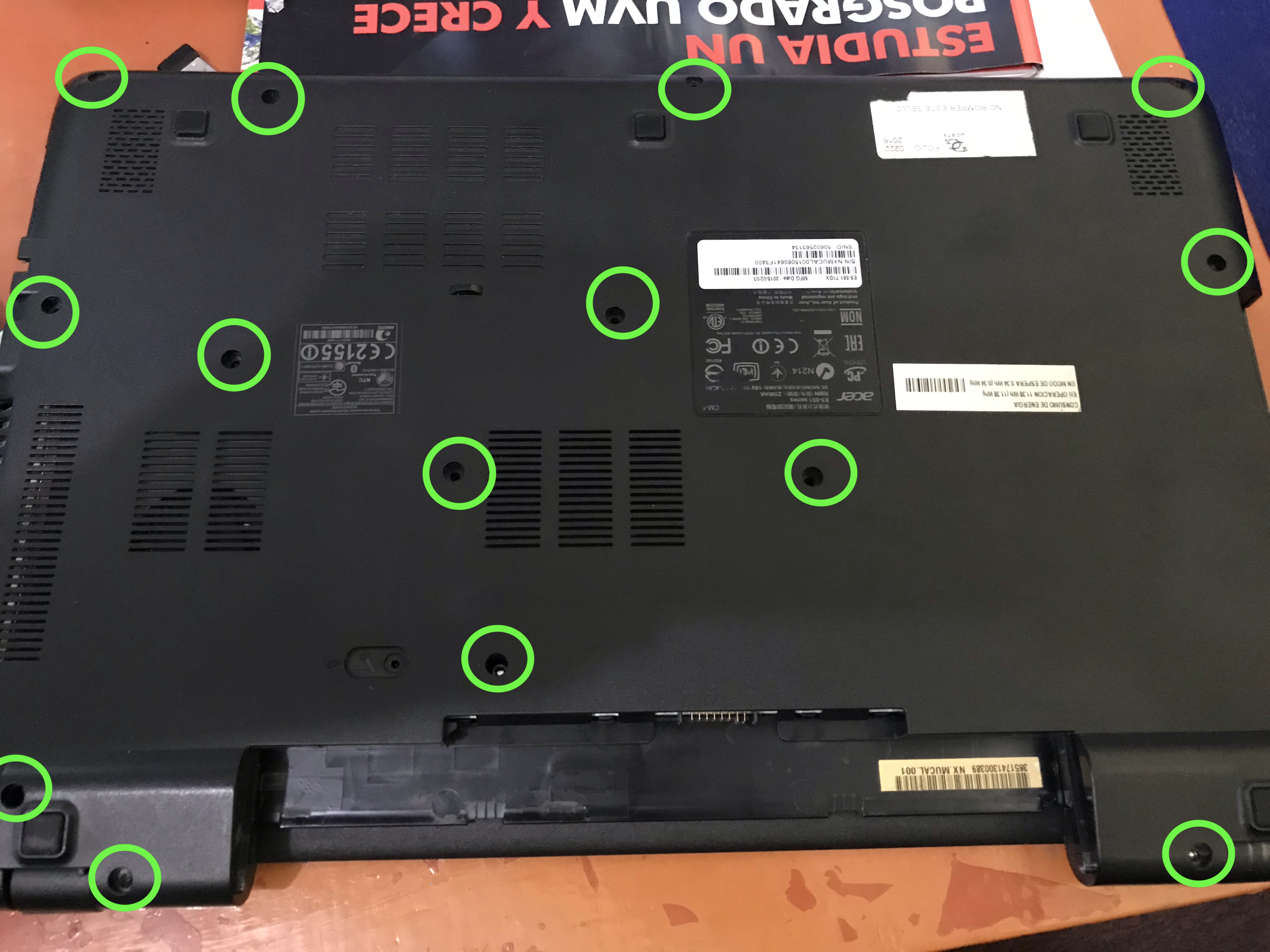

En la imagen faltan 2 tornillos, pero se como mencionamos, se deben de quitar todos ellos.

Ahora vamos a quitar la unidad de DVD, por lo que solo debemos de jalarla hacia afuera, ya que al quitar todos los tornillos hemos removido el que la asegura.

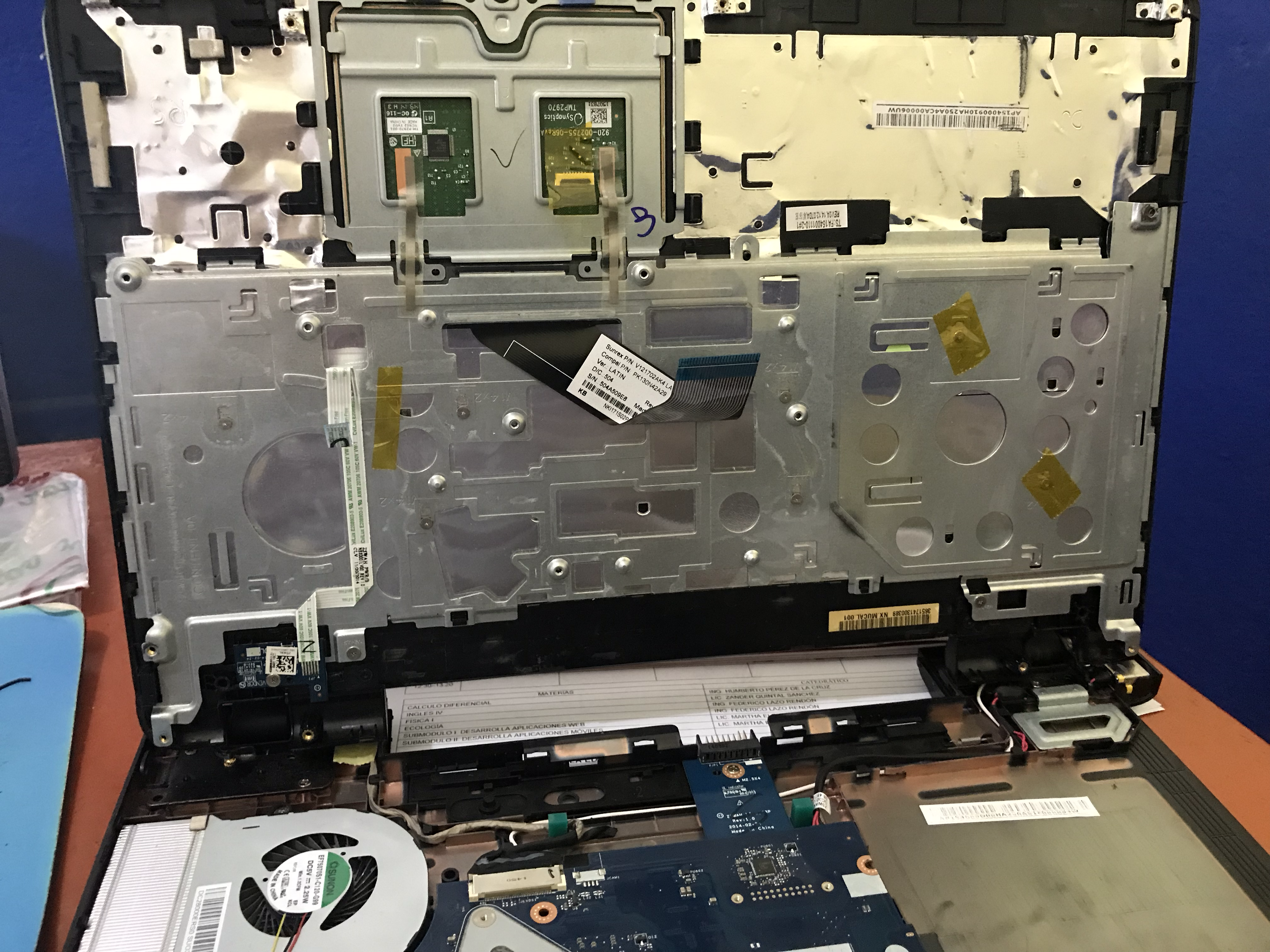

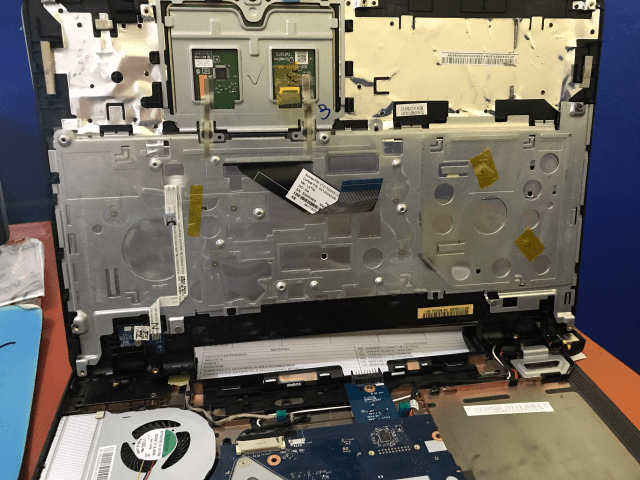

Para continuar, con cuidado, debemos de levantar la cubierta superior, que es la que cuenta con el teclado y el touchpad integrados.

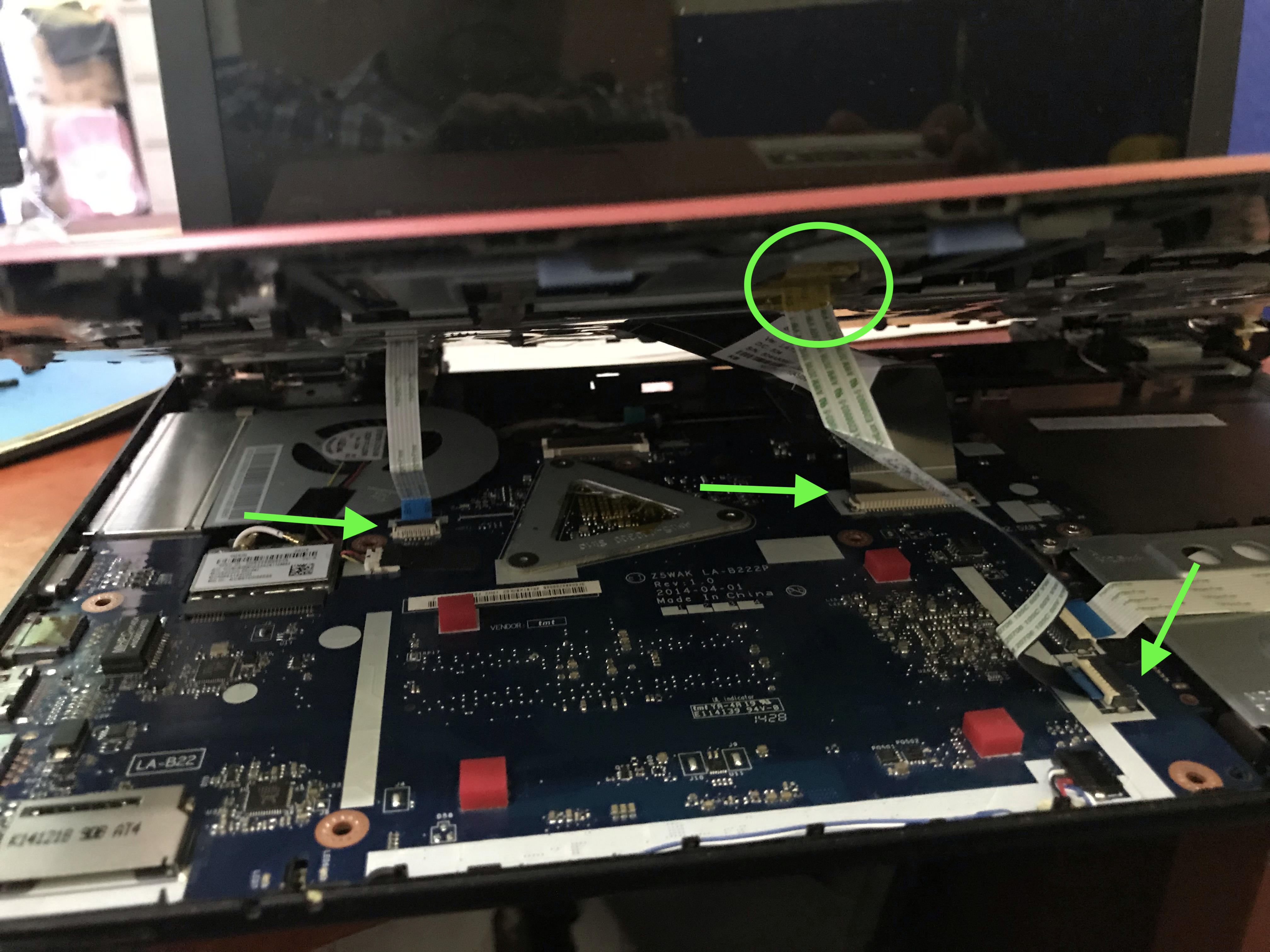

Al levantar la cubierta veremos tres flex, uno es del encendido, el otro es el del teclado y el ultimo es del touchpad, este ultimo es mas fácil desconectarlo de la tapa que de la placa madre, por lo que lo hemos desconectado de la tapa (circulo)

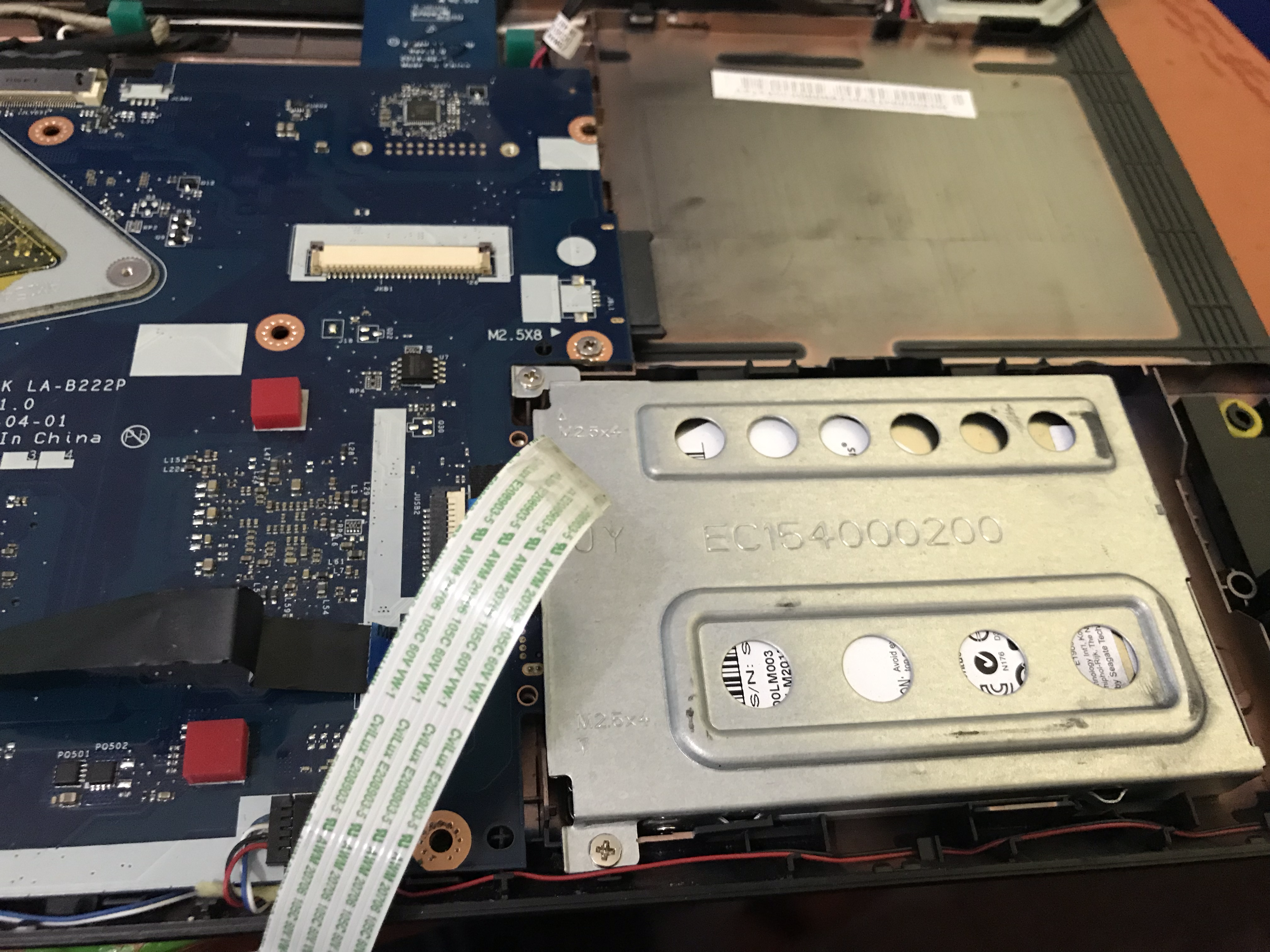

Para poder quitar el disco duro, debemos de quitar la placa de puertos USB que esta del lado derecho, cuyo flex pasa por encima del disco duro con mucho pegamento.

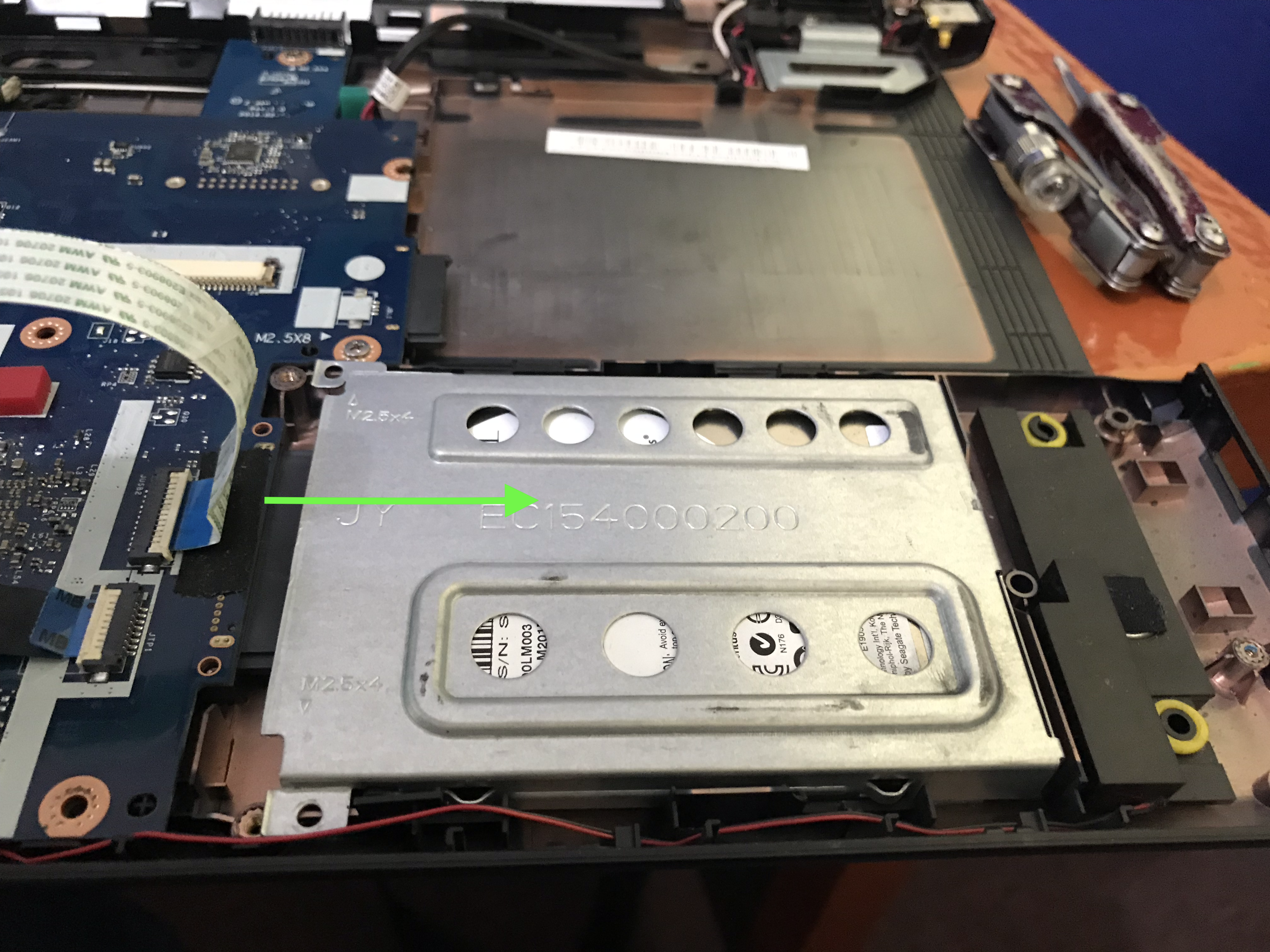

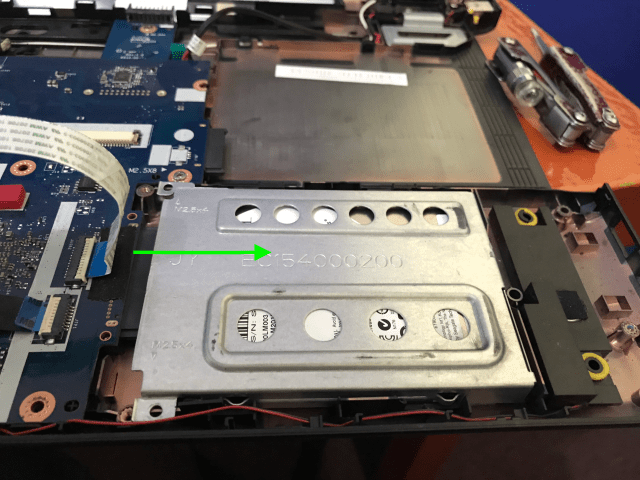

Desatornillamos el cadi del disco duro y lo jalamos hacia la derecha.

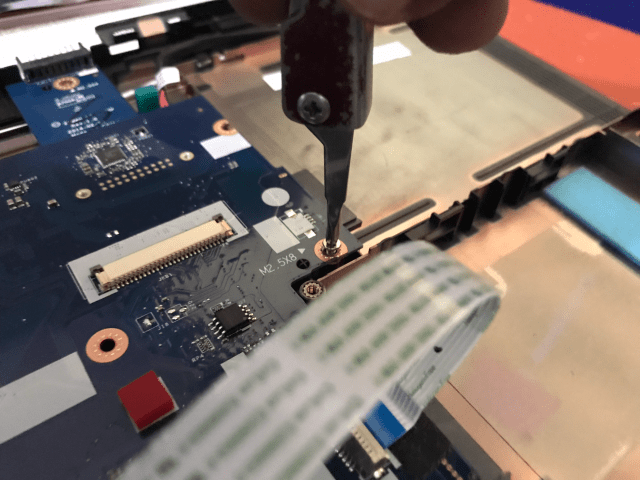

Ahora debemos remover un tornillo que se ubica cerca del área del disco duro y que sujeta la tarjeta madre a la base.

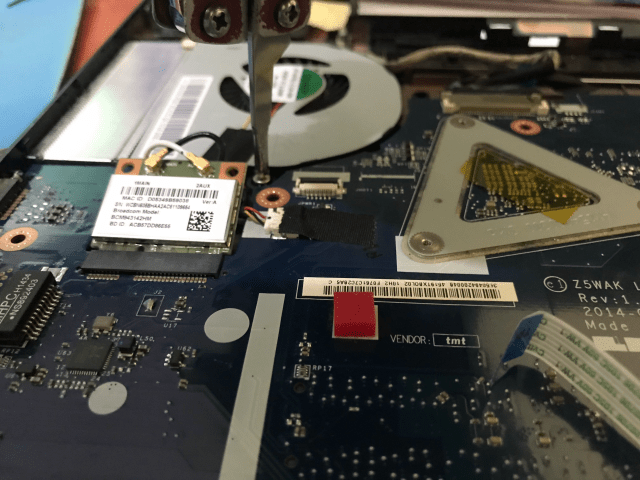

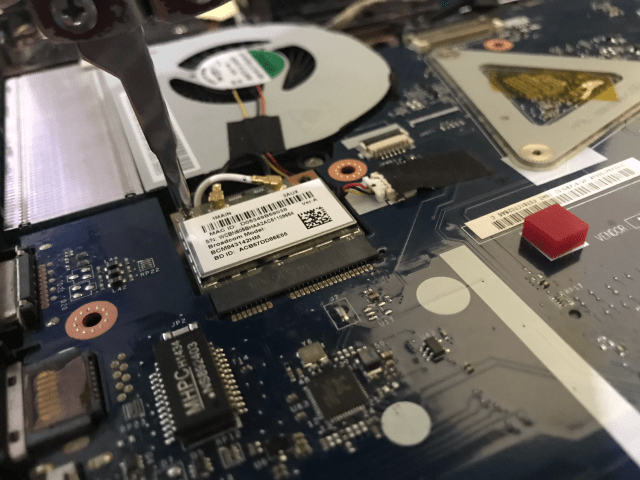

El siguiente paso es quitar el tornillo que fija la tarjeta de red, ya que al estar sujeta a la base y a la tarjeta madre es necesario para poder quitarla.

Ahora para poder separar la tarjeta madre de la base, vamos a desconectar el ventilador y a quitar los tornillos que lo sujetan a la base, ya que no permite que el disipador unido a la tarjeta madre se libere.

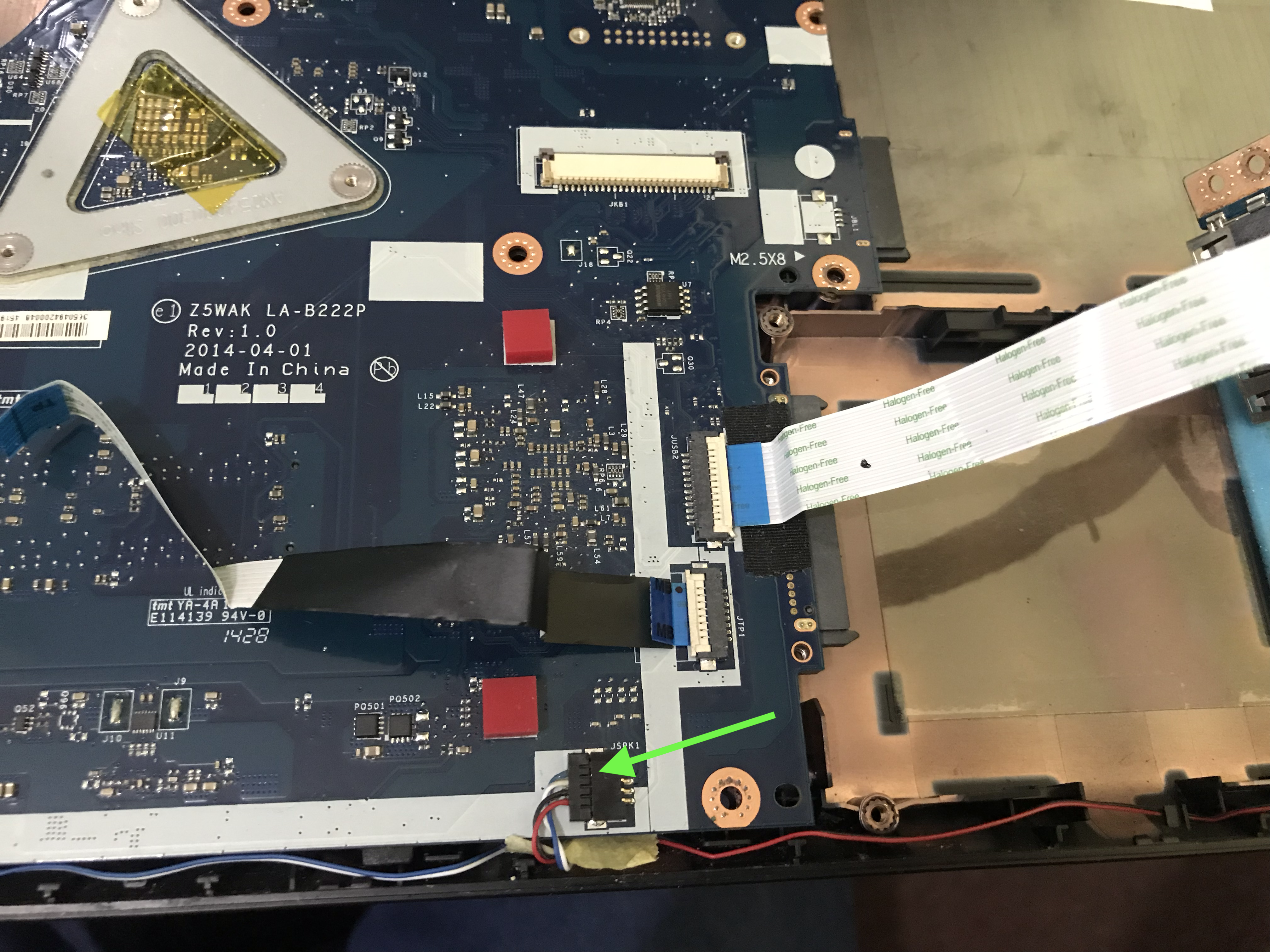

Para terminar de liberar la tarjeta madre, desconectaremos las bocinas de la laptop de la tarjeta madre

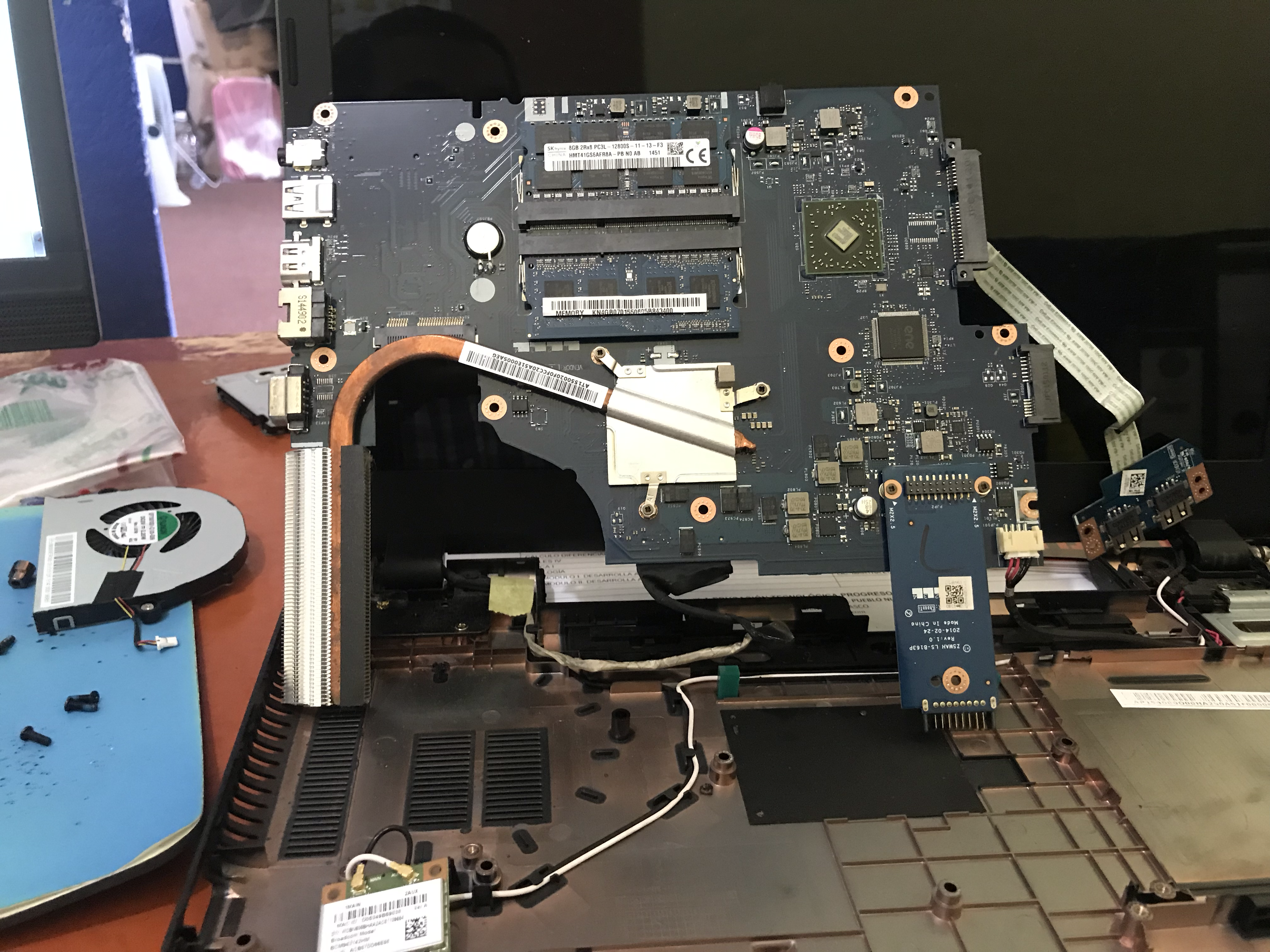

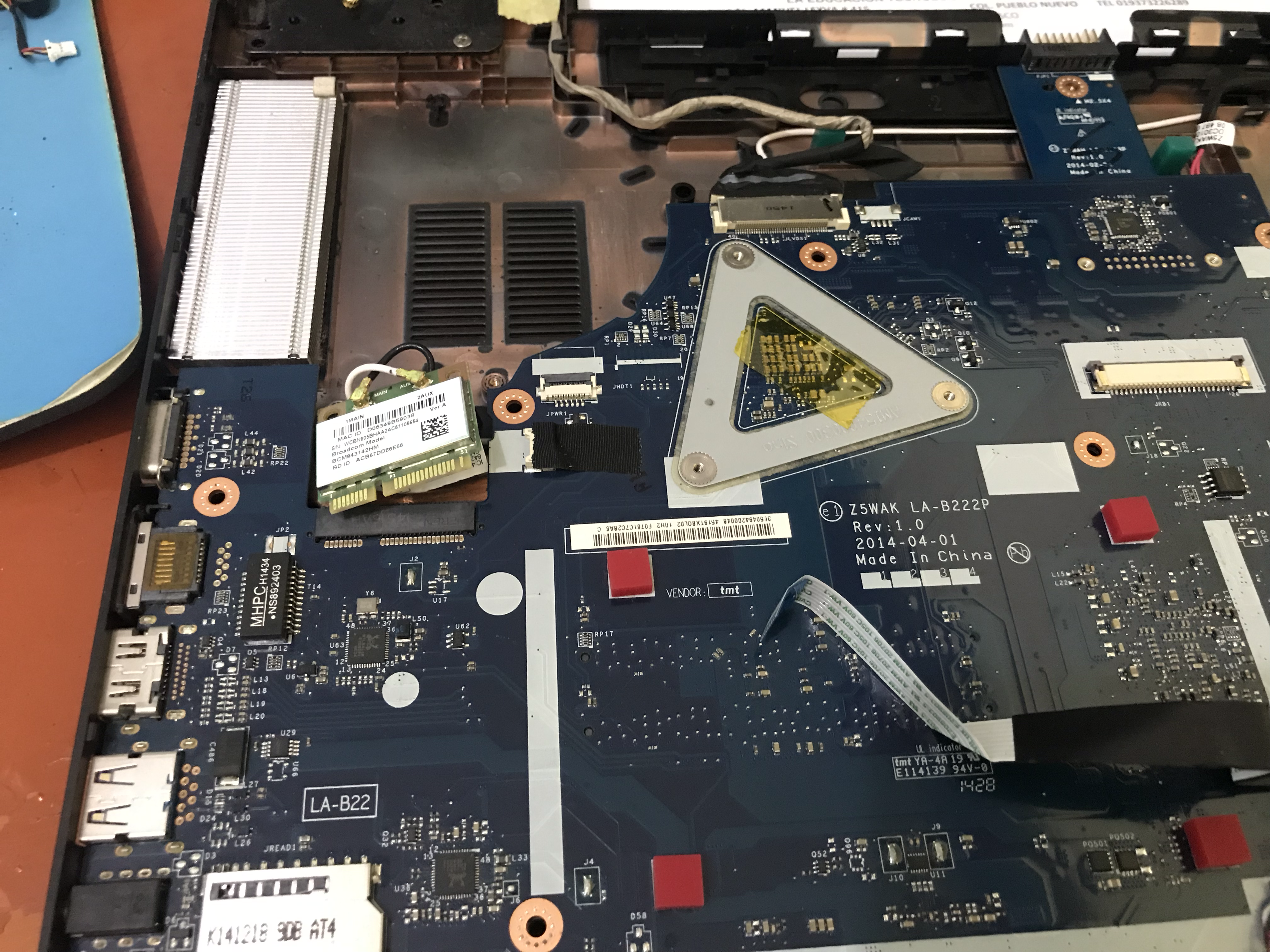

Ya liberada la tarjeta madre, podemos levantarla y acceder a la RAM

Bueno, hasta aqui terminamos de desarmar la laptop E5-551 de Hacer
