Puerto paralelo: LPT1


fuente: wikipedia

fuente: wikipedia

El puerto de conexión paralelo o LPT1 era anteriormente el puerto para la conexión de todas las impresoras, este puerto usa un conector DB-25 (conector de 25 pines) como el que se ve en la imagen anterior,  la razón de usar este conector esta precisamente en la forma de comunicación y en la cantidad de señales de control que se empleaban, tal y como podemos ver a continuación:

Pin Name Dir Description
1 /STROBE Arrowr.png Strobe
2 D0 Arrowr.png Data Bit 0
3 D1 Arrowr.png Data Bit 1
4 D2 Arrowr.png Data Bit 2
5 D3 Arrowr.png Data Bit 3
6 D4 Arrowr.png Data Bit 4
7 D5 Arrowr.png Data Bit 5
8 D6 Arrowr.png Data Bit 6
9 D7 Arrowr.png Data Bit 7
10 /ACK Arrowl.png Acknowledge
11 BUSY Arrowl.png Busy
12 PE Arrowl.png Paper End
13 SEL Arrowl.png Select
14 /AUTOFD Arrowr.png Autofeed
15 /ERROR Arrowl.png Error
16 /INIT Arrowr.png Initialize
17 /SELIN Arrowr.png Select In
18 GND Arrow.png Signal Ground
19 GND Arrow.png Signal Ground
20 GND Arrow.png Signal Ground
21 GND Arrow.png Signal Ground
22 GND Arrow.png Signal Ground
23 GND Arrow.png Signal Ground
24 GND Arrow.png Signal Ground
25 GND Arrow.png Signal Ground1

La tabla la tomamos de la información que presenta Hardware Book, como podemos ver en ella, los pines del 2 al 9 eran para el envío de datos, el 10 para el reconocimiento o detección de la impresoras, el 11 para consultar si la impresora estaba ocupada, el 12 para enviar la señal de fin de papel o que no hay papel en la impresora, el 14 para provocar la expulsión del papel, el 15 para el estado de error de la impresora, los pines del 18 al 25 eran pines de tierra.

A este puerto también se conectaban modems y escaners, en donde las señales de los pines 10, 13, 15, 16 y 17 eran importantes para la comunicación, también debemos mencionar que al igual que en el caso del puerto serial, era posible crear una conexión null-modem para conectar en red dos equipos teniendo velocidades de transferencia entre 10 y 13 Mbps.

Para conectar una impresora, era empleado un cable de conexión de DB-25 a Centronix, en sus ultimas versiones, el puerto paralelo habilita la conexión bidireccional entre la computadora y el periférico.

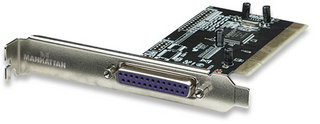

En la actualidad este puerto no viene con las tarjetas madres actuales, por lo que si por alguna razón necesitamos usarlo, deberemos instalar una tarjeta controladora de puertos PC1- paralelo, como la que vemos a continuación

imagen de tarjeta Manhattan (sitio oficial)

imagen de tarjeta Manhattan (sitio oficial)

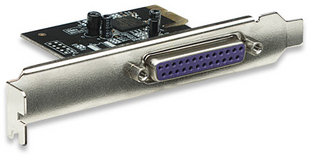

O si se diera el caso, como el que ocurre con algunas tarjetas madres económicas que solo incorporan puerto PCI-Express, también tenemos la versión para este tipo de slot, como vemos a continuación

Imagen tarjeta Manhattan (sitio oficial)

Imagen tarjeta Manhattan (sitio oficial)

Aunque para impresoras que aun usan conexión paralela, es común que usemos un cable convertidor de USB a Centronix, como el que vemos a conitnuación.

Imagen del sitio oficial de Manhattan

Imagen del sitio oficial de Manhattan
