Modelo entidad-relacion 3


Los atributos pueden ser clasificados como

  • Simples.- Aquellos atributos cuyo valor es atómico, es decir que no podemos dividir en una serie de subvalores, como edad, peso, estatura
  • Compuestos.-Aquellos que se pueden dividir en una serie de subvalores, por ejemplo, el atributo dirección se puede dividir en calle, numero, colonia, ciudad.
  • Monovalorados.-Aquellos que solo pueden contener un valor por cada entidad, por ejemplo para el atributo edad, las personas solo pueden tener una edad.
  • Multivalorados. Aquellos que pueden tener varios valores por cada entidad, por ejemplo, para el atributo teléfono una persona o cliente puede tener varios números telefónicos.
  • Derivado.- Son aquellos cuyo valor depende del valor o valores de otros atributos.por ejemplo si tuviéramos la fecha de nacimiento de un empleado, la edad seria un campo derivado ya que a partir de la fecha de nacimiento podemos calcular la edad de este.

Las relaciones en un modelo entidad-relación estan sujetas a una serie de restricciones que modelan el comportamiento de las entidades dentro de la relación, estas restricciones que mencionamos se expresan a través de la correspondencia de cardinalidades que expresa el numero de elementos de una entidad que corresponden a otra entidad.

Estas cardinalidades pueden ser:

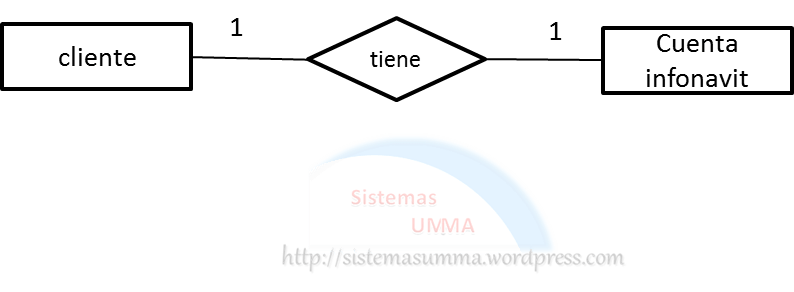

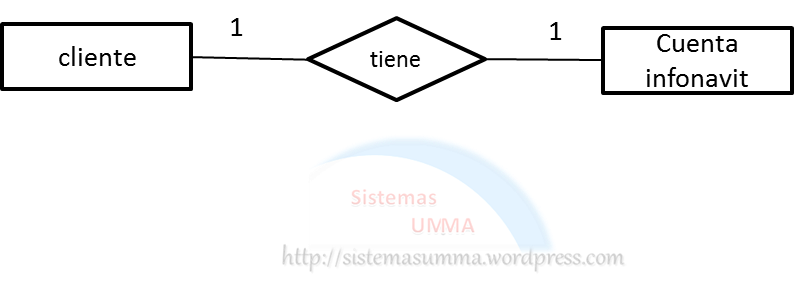

uno a uno: En este cardinalidad a cada uno de los elementos de una entidad solo le corresponde un y solo un elemento de otra entidad con la que tiene relación.

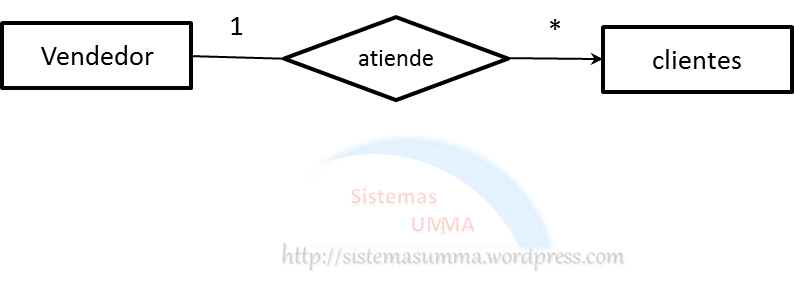

uno a muchos: En esta cardinalidad a cada elemento de una entidad le corresponden uno o mas elementos de otra entidad

muchos a uno: Es el caso contrario de la anterior, a muchas entidades les corresponde un solo elemento de otra entidad

muchos a muchos: En este caso a varios elementos de una entidad le corresponden varios elementos de otra entidad.
