Modelo entidad-relacion parte 1


En el desarrollo de las bases de datos existen varias modelos de datos a estudiar, los modelos de datos son un conjunto de herramientas conceptuales usadas para describir los datos, las relaciones, la semántica y las relaciones de consistencia.

El primer modelo a analizar en todo curso de base de datos es el modelo entidad-relación, o modelo E-R, el cual esta basado en una percepción del mundo real en el que representamos todos los elementos de la realidad a través de los siguientes conceptos:

  • Entidad
  • Relación
  • Atributo

La simbología básica de este modelo es la siguiente:

Cada símbolo colocado en el modelo es etiquetado con un nombre que lo representa. comenzaremos solo con las entidades y las relaciones.

Entidad

Es cualquier cosa u objeto del mundo real que es distinguible de otras, esto de acuerdo a la definición que nos aporta Korth en su libro “fundamentos de base de datos”, pero veamos algunos ejemplos de esto, si hablamos de crear la base de datos para un hospital, las entidades podrían ser:

  • Doctores
  • Enfermeras
  • Pacientes
  • Enfermedades
  • Medicinas

Esto es solo por mencionar algunas, dado que no he definido con precisión el objetivo de la base de datos.

Otro ejemplo:

Si hablamos de la base de datos para llevar el control del avance de un torneo de fútbol, las entidades serian

  • Equipos
  • Jugadores
  • árbitros
  • Partidos

Relaciones

Las relaciones son el conjunto de asociaciones existentes entre las entidades de un modelo de datos. En este punto cobra vital importancia poder identificar de forma exacta el tipo de relación que existe entre las entidades, el nombre de la relación debe ser lo suficientemente descriptivo como para designarlo con una sola palabra.

Veamos un ejemplo de esto, tomemos el modelo del torneo de futbol,

La primera relación que podemos integrar seria entre equipos y jugadores, con lo diremos que los jugadores pertenecen al equipo.

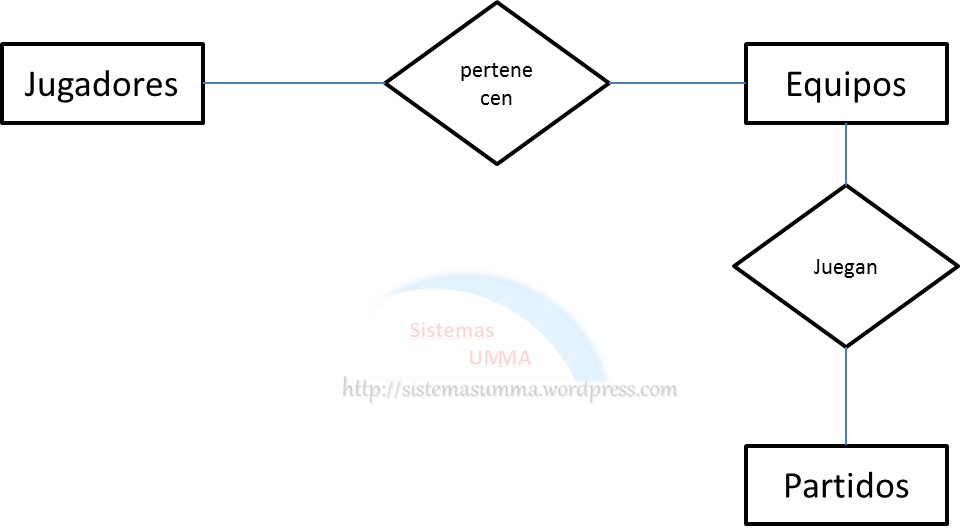

La siguiente relación que podemos encontrar es que los equipos juegan partidos.

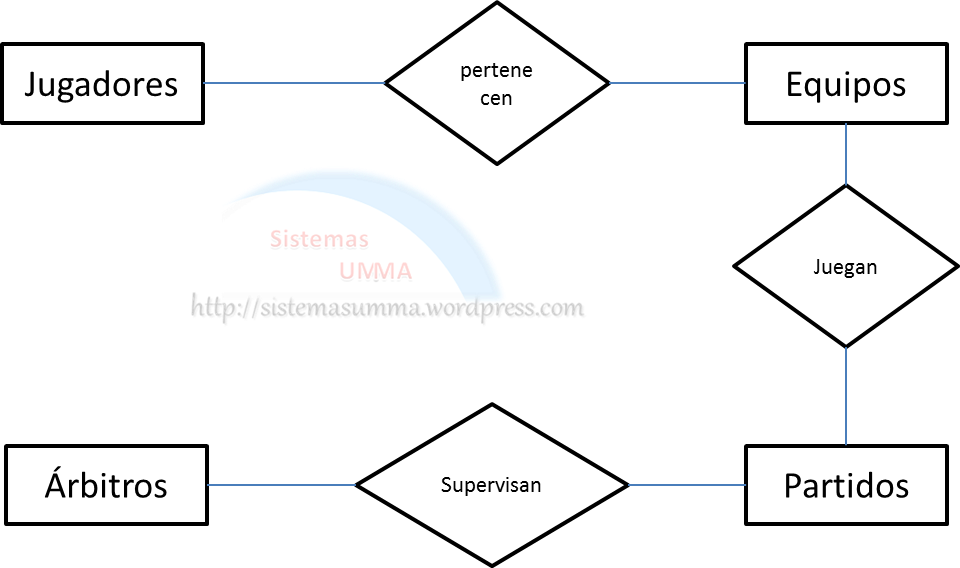

Y la ultima relación que podemos encontrar es que los árbitros supervisan partidos

Cabe aclarar que este no es el modelo terminado, aun faltan muchos conceptos por incluir a este modelo.

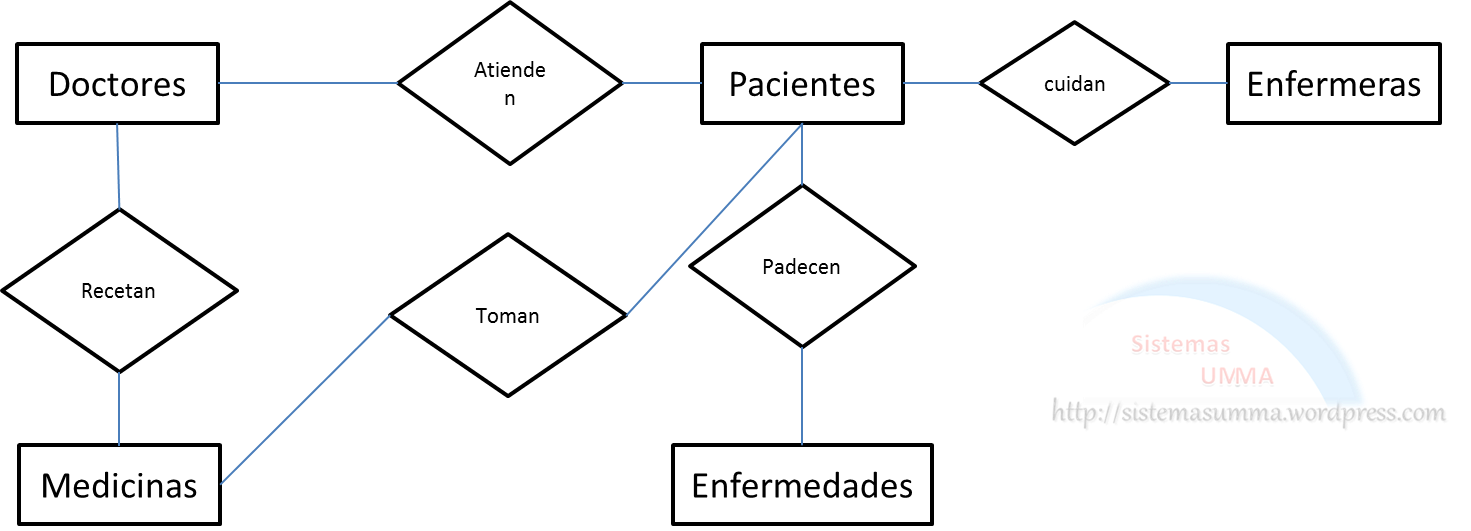

Veamos como queda el diagrama del modelo E-R para el caso del hospital.
