Topologias

Cuando hablamos de topología generalmente nos referimos a una topologia fisica, la cual no es mas que la forma como estan distribuidos y/o conectados los equipos al medio de transmision.

Existe tambien el termino topología logica pero para comprenderlo, primero debemos de conocer cuales son las topologias fisicas, basicamente podemos mencionar 4 topologias

• bus o lineal
• anillo
• red
• estrella

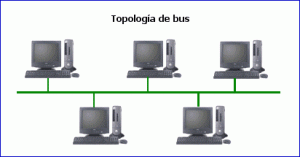

TOPOLOGIA LINEAL O DE BUS

Esta topologia es la mas sencilla, el medio de transmision describe una linea recta y los equipos se iran conectando a lo largo de dicha linea, tradicionalmente esta topologia era implementada usando cable coaxial, lo cual implicaba la necesidad de emplear terminadores en los extremos de la linea para que la señal pudiera estar rebotando de un lado a otro del bus y no se perdiera.

Esta topologias tiene la ventaja de ser simple y económica, pero posee varios defectos, el crecimiento de la red generalmente se limita a los extremos y la adición de un nuevo equipo supone que momentáneamente la red no estará disponible, un corte en cualquier parte de la linea de transmisión inutiliza la red por completo

TOPOLOGIA DE ANILLO

Esta topología es una variante de la anterior, para convertir una topologia de bus en una de anillo solo hay que extender un cable que conecte al primer equipo con el ultimo pra cerrar el anillo, por  lo que esta topologia no se emplean terminadores.

Ahora bien, como es una variante de la anterior, elimina el problema del crecimiento ya que la adición de un nuevo equipo se puede hacer en cualquier parte del anillo, pero sigue con el problema de que un corte en cualquier parte del medio de transmision deja inutilizable la red

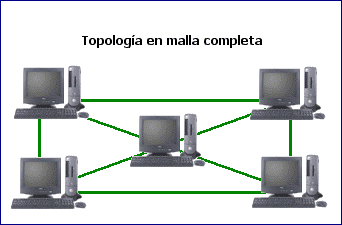

TOPOLOGIA DE RED

Esta topologia resulta costosa y algo dificil de implementar debido a que supone que se conecten entre si todos los equipos, tal y como se ve en la figura, ahora bien, como supondra, añadir un nuevo equipo a la red puede resultar algo complicado.

Pero contrarestando sus complicaciones, nos encontramos su solides y resistencia a fallos, ya que con esta topologia no importa que linea de transmision se corte o falle siempre habra una forma de establecer conexion.

TOPOLOGIA DE ESTRELLA

Esta topologia esta basada en el uso de un conmutador (switch) como punto central, todos los equipos se conectan a este punto central de la red, esto hace que sea facil de ampliar y de mantener, un fallo en una de las lineas de comunicación solo afecta al equipo que esta conectado a dicha linea.

Esta es la topologia de red mas usada en las redes de area local.

Cabe mencionar que existen otros conceptos asociados al uso de topologias y otras topologias pero las que hemos mencionado son las basicas

OTROS CONCEPTOS

topología hibrida: bajo este concepto deniminaremos aquellos casos en los que un grupo de redes que usan una determinada topologia se unen usando otra topologia o la misma.

topologia logica: este concepto mas que nada se empleaba en las redes de estrella que empleaban un hub, dado que se aplcia para redes que poseen una topologia fisica pero emplean otra topologia de forma interna, en este caso en el hub de forma interna se implememtaba un anillo o un bus aunque fisicamente fuera una estrella.
