medios de transmision alambricos


Los medios de tranmision se pueden clasificar como alambricos o tambien llamados guiados e inalambricos tambien llamados no guiados.

Los medios de transmision guiados que podemos usar son

  • Cable coaxial
  • Cable par trenzado
  • Fibra optica

Cable coaxial
Como podemos ver en el esquema es un alambre de cobre que esta forrado con un aislante que lo separa de la malla de blindaje y que esta envuelta en un aislante exterior tipicamente de color negro que lo protege del medio ambiente.

La malla metalica lo protege de las interferencias electromagneticas

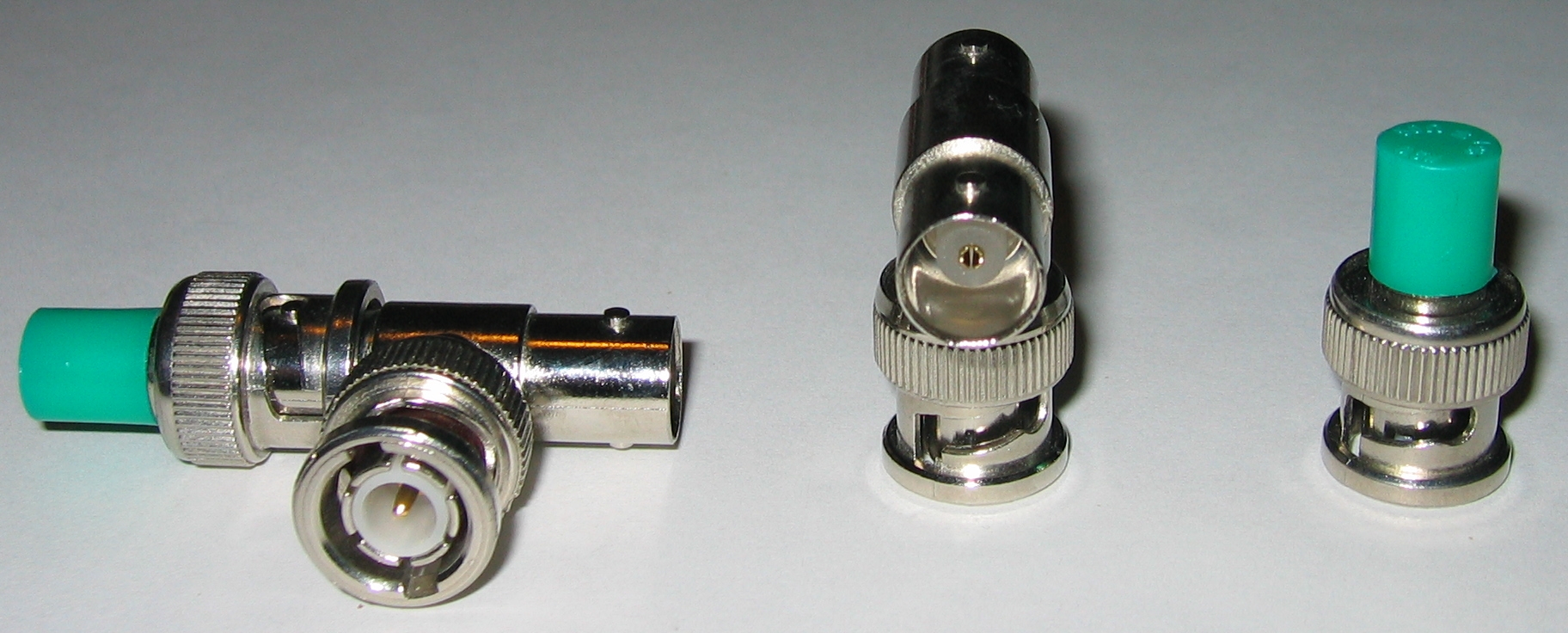

Tipicamente este cable se uso en topologias de bus y de anillo, empleando conectores BNC y BNC tipo vampiro. En la imagen podemos ver un conector BNC tipo T que iba conectado a la tarjeta de red y un terminador que se colocaba en el conector tipo t de la ultima maquina de una red con top0logia de bus

CABLE UTP

UTP son las siglas que denominan al cable par trenzado, como vemos su nombre se deriva de que los alambres que lo forman se agrupan por pares y dichos pares se trenzan, el que vemos en la imagen es un clabe UTP categoria 5, el cual consta de 8 hilos, la razon por la que estos cables se trenzan es debido a una ley de la fisica que nos indica que dos alambres colocados de forma paralela actuaran como antena; asi que para eliminar la interferencia electromagnetica se trenzan los alambres.

El cable UTP debería ser usado para instalaciones interiores, ya que para instalacion en exterior o en lugares con un alto grado de fuentes electromagneticas se debe usar una variante de este llamado FTP ó STP

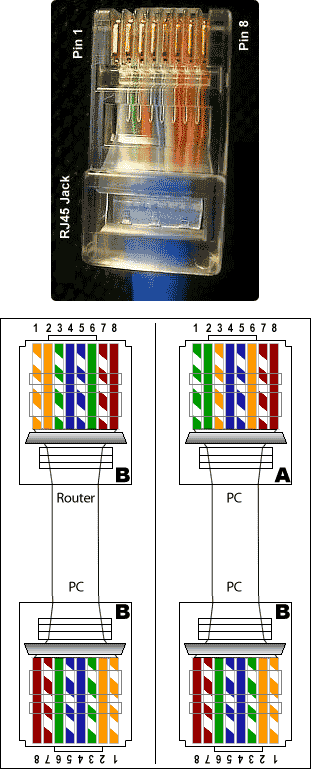

Los cables de par trenzado para redes emplean conectores RJ45 en la siguiente imagen mostramos el conector y su diagrama de armado, del lado izquierdo muestra como conectarlo de una pc a un router o switch y del lado derecho como conectarlo de una pc a otra en una conexion llamada crossover

FIBRA OPTICA

La fibra optica es el mediode transmision mas rapido empleado hasta el momento, como su nombre lo indica son fibras de vidrio a traves de los cuales se transmite la información, solo que a diferencia de los otros dos, la información se envia en forma de luz en lugar de impulsos electricos.

Por su naturaleza poco flexible, la fibra optica se encuentra recubierta por varias capas protectoras, incluyendo una capa reflejante, ya que la luz en el interior viaja rebotando por las paredes y no en linea recta.

la fibra optica puede ser monomodal o multimodal, cuando es monomodal se necesita una fibra optica para envio de cada señal, mientras que cuando se usa multimodal se pueden enviar varias señales por la misma fibra

se usan conectores especiales para fibra optica que van colocados en la punta de la fibra, sujetandose al aislante externo para no quebrar la fibra
