Conexion de los routers

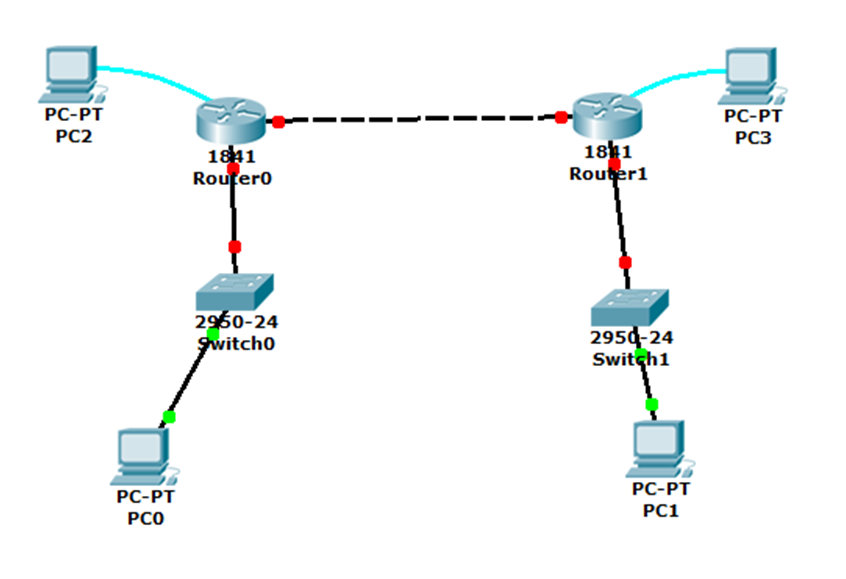

para las practicas usaremos dos router conectados de forma adyacente para simplicar las tareas de forma momentanea

Primero que nada la red del lado derecho sera 192.168.1.0, la interfaz del router que esta conectada a esa red tendra la ip 192.168.1.1. de tal forma que la configuracion de la pc conectada al switch sera:

  • ip: 192.168.1.2
  • mascara: 255.255.255.0
  • gateway: 192.168.1.1
  • dns: 192.168.1.254

Ahora bien el router0 sera llamado barcelona1 y tendra dos direcciones ip la 192.168.1.1 que es con la que accede a la red local y la 192.168.3.1 en la interfaz que esta conectada al otro router

  • router0>enable
  • router0#configure terminal
  • router(config)#interface FastEthernet0/0
  • router(config-if)#ip address 192.168.1.1 255.255.255.0
  • router(config-if)#no shutdown
  • router(config-if)#exit
  • router(config)#hostname barcelona1
  • barcelona1(config)#interfaceFastEthernet0/1
  • barcelona1(config-if)#no shutdown
  • barcelona1(config-if)#ip address 192.168.3.1 255.255.255.0
  • barcelona1(config-if)#exit
  • barcelona1(config)#exit
  • barcelona1#

Repetiremos la misma operacion para el otro router, al que llamaremos barcelona2 y que tendra un ip 192.168.2.1 que apunta a la red local y la ip 192.168.3.2 que apunta a la comunicacion con barcelona1

la maquina de la red del router barcelona2 usara los siguientes datos

  • ip: 192.168.2.2
  • mascara: 255.255.255.0
  • gateway: 192.168.2.1
  • dns: 192.168.2.254
  • Bueno pero hasta aqui solo tenemos comunciacion entre los router pero no entre las dos redes porque no se ha enrutado el protocolo IP
