Modelando una red sencilla con un hub

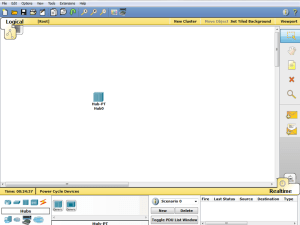

Como primer paso entraremos a packet tracer que es el simulador de los cursos de cisco, la interfaz es muy sencilla e intuitiva, vamos a buscar en la categoria de hub como es claro un hub y lo colocaremos en nuestro espacio de trabajo

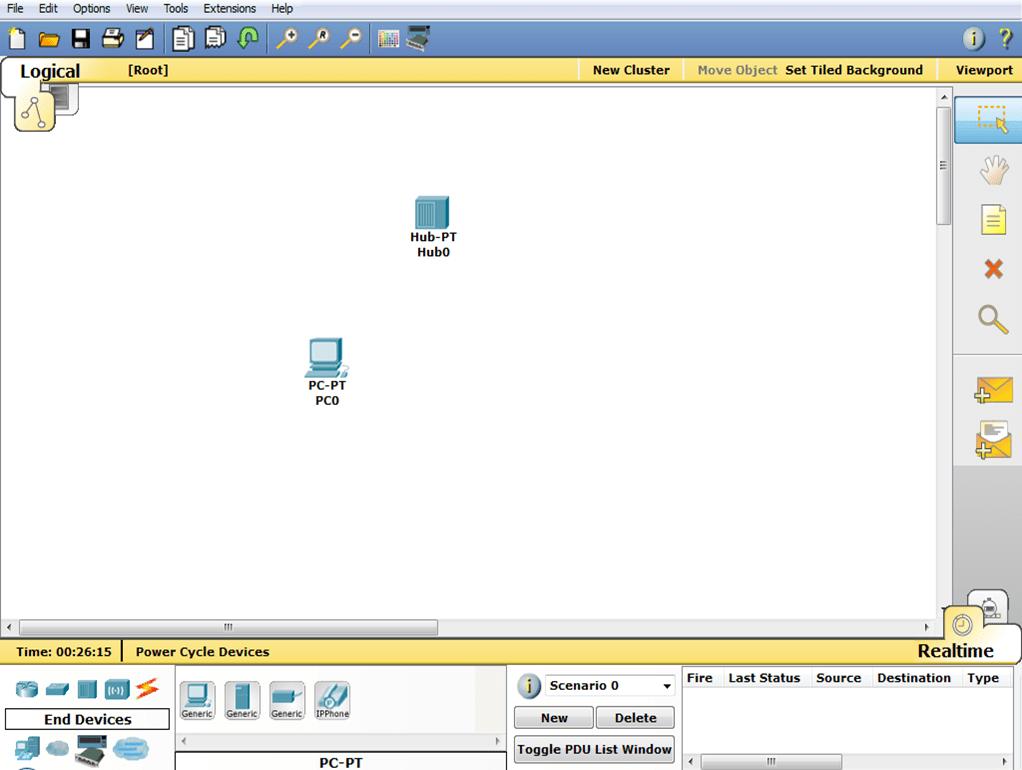

despues de eso iremos a la categoria de end devices para bucar una computadora y agregarla

despues de eso daremos doble click en la pc para poder configurarla

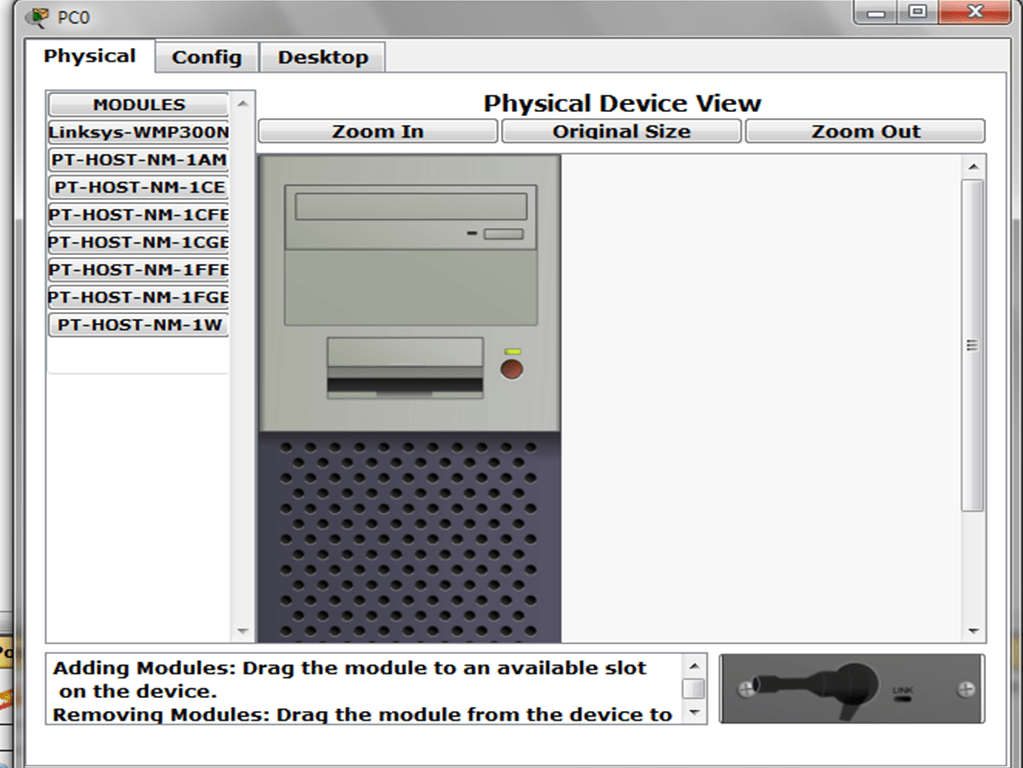

como podemos ver el simulador muestra el aspecto del pc, ademas en la parte izquierda vemos listado una serie de tarjetas de red de difrentes caractersiticas, inalambricas, gigabit, etc. pero lo que a nosotros nos interesa de momento es configurar la tarjeta de red asi que iremos a la pestaña que se llama desktop

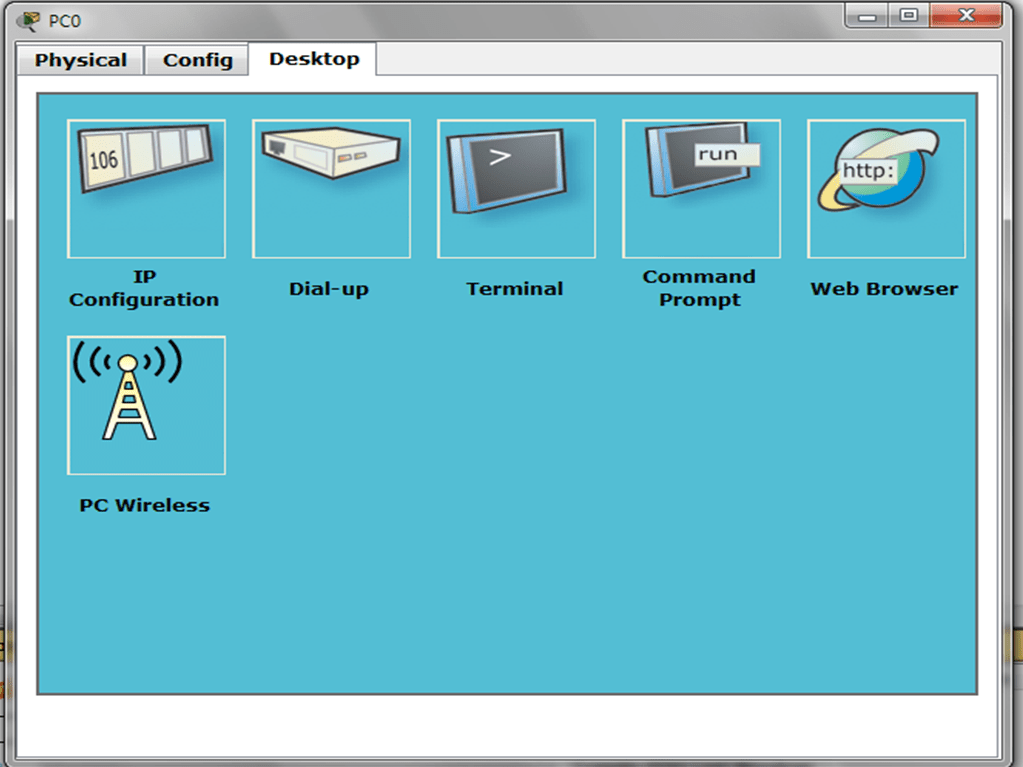

en esta pestaña vemos diferentes opciones de configuracion del pc pero la que queremos es la de configuracion ip

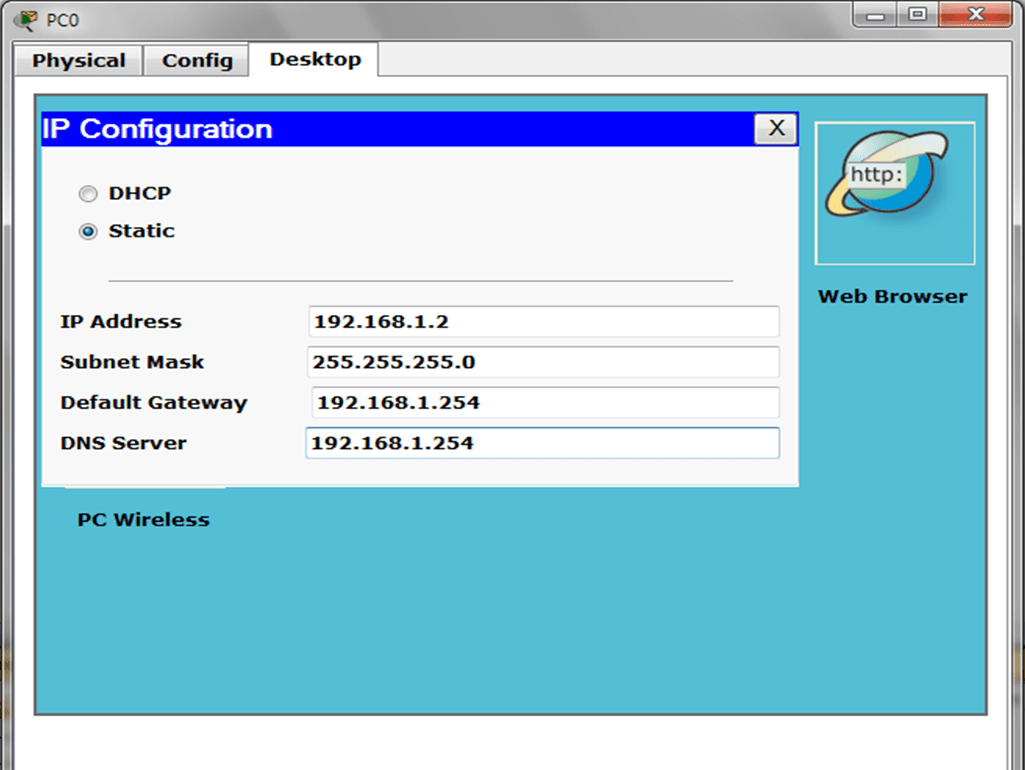

es importante configurar el dns y el gateway que aunque no los hay dentro de esta red de ejemplo es necesario y parte de la configuración ip, recuerde cerrar primero la ventana de configuracion ip y despues la ventana de pc, ya que si cierra directamente la de pc no se gaurdara la configuracion ip

ahora hay que conectarla al hub, usaremos cable utp, y lo seleccionaremos de la categoria de conexiones, se presesenta como una linea negra

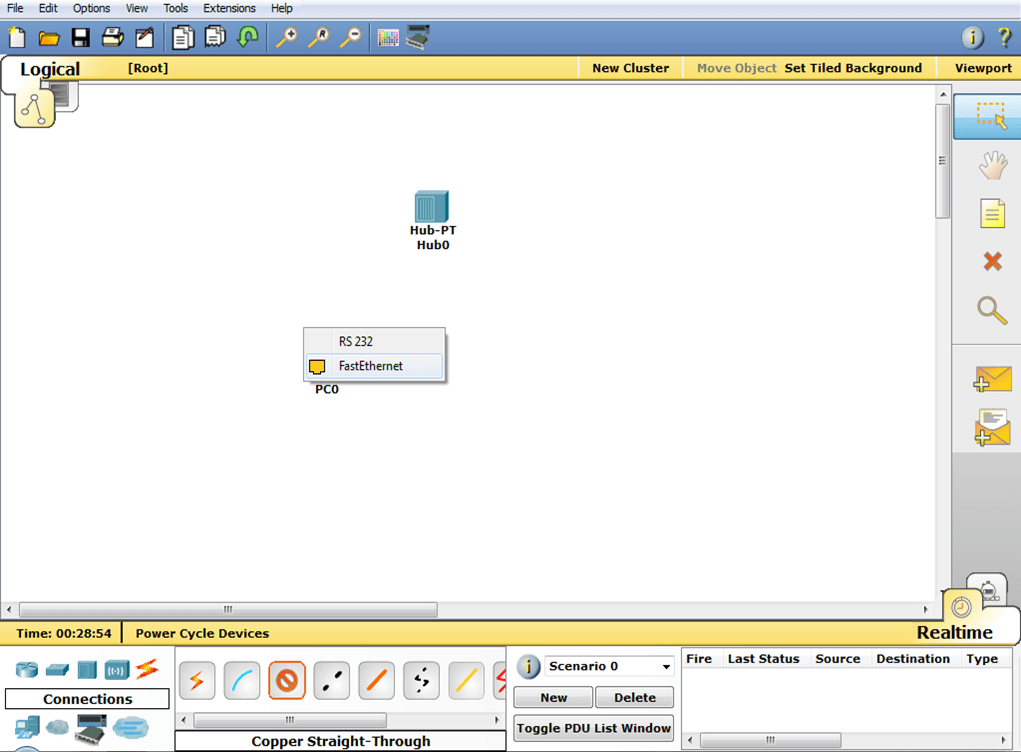

una vez seleccionado daremos click en la pc y nos preguntara donde conectarlo, por supuesto sera en fastethernet

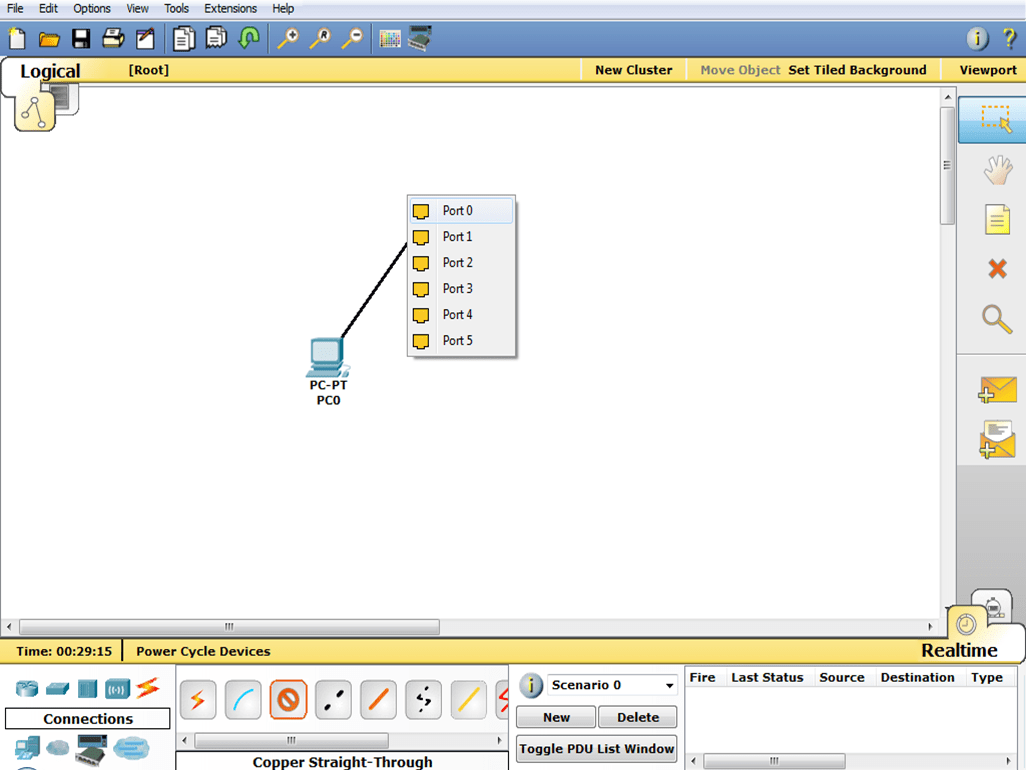

y despues iremos al concentrador y seleccionaremos un puerto donde conectar la pc

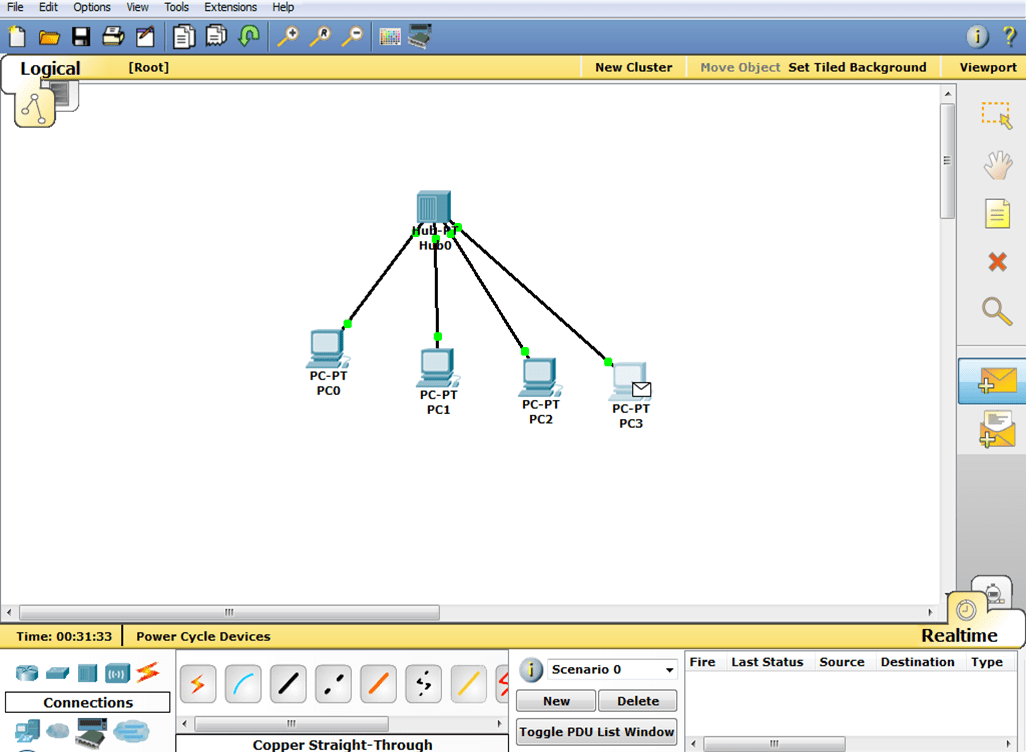

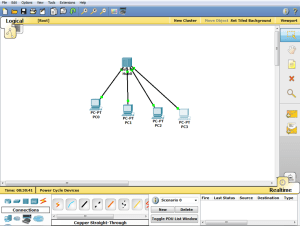

despues repetimos el proceso para el resto de los equipos configurando las ip de cada uno, en este caso muestro un modelo con 4 pc

bien si todo salio bien cada conexion tendra dos puntos verdes, indicando que hay una conexion fisica, mas no quiere decir que hay una conexion logica

para probar como funciuna la red usaremos la herramienta que esta en el lado derecho, que se llama ad simple pdu, esto crea un mensaje que ira de una pc a otra, de clic en una pc y luego en otra estas seran origen y destino

bien ahora en la parte de abajo dira que la prueba fue sucesfull si tuvo exito, pero para ver la simulacion de funcionamiento daremos click en la esquina inferior de la pantalla en un icono que nos permite cambiar entre el modo de tiempo real y el modo simulador

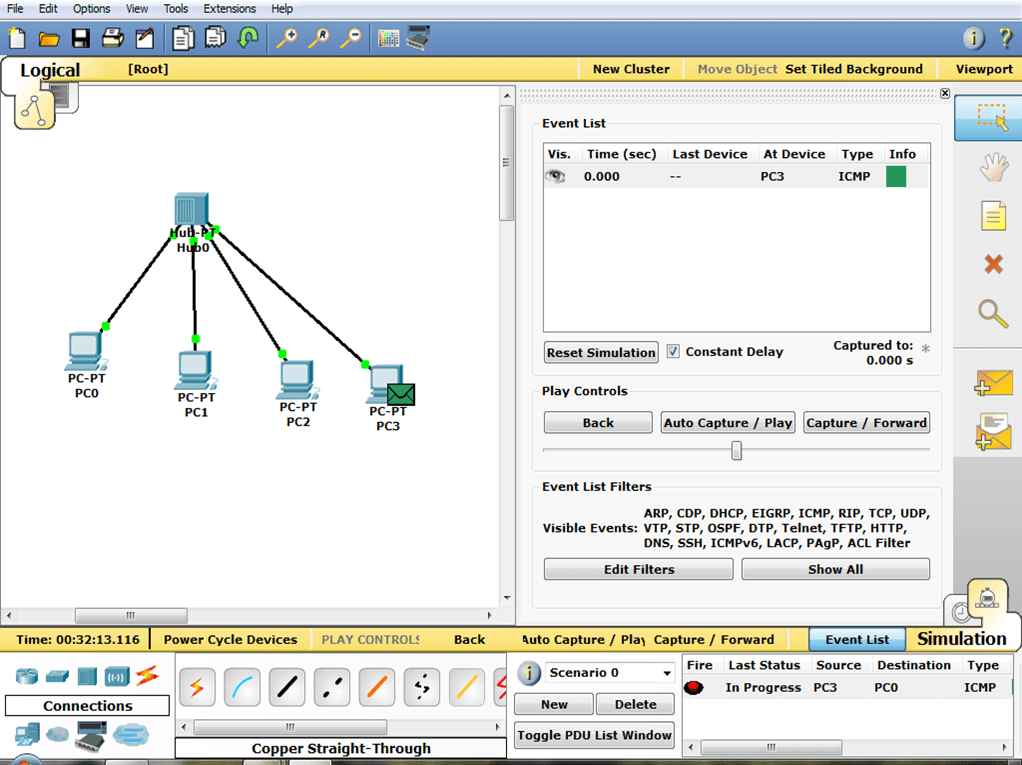

se abrira una ventana y presionaremos el boton autocaptura para ver la simulacion animada y el funcionamiento de los protocolos

bien hasta aqui es todo con el funcionamiento de los concentradores, en el siguiente post veremos a los switch
