Herramientas para cableado estructurado


Ya que conocemos los terminos y los sistemas de los que se debe componer un  sistema de cableado estructurado, ahora, debemos conocer las herramientas necesarias para este trabajo.

Pinza telefonica para RJ45

Esta pinza la usamos para colocar el plug de RJ-45 en el cable UTP, en la imagen podemos ver que en la parte baja tiene una navaja para cortar el cable y una muesca para pelar el cable; en la parte central tenemosla seccion donde se mete el conector armado para armarlo.

Este tipo de pinzas telefonicas, las podemos encontrar para poner no solo RJ45, sino tambien RJ11, RJ12.

Herramienta de presion (ponchadora)

Aunque la mayoria de la gente llama ponchadora a la pinza que mostramos anteriormente, esta es realmente al ponchadora, esta se usa para colocar el cable UTP en el conector hembra de RJ-45 o jack.

A esta herramienta se le coloca una punta metalica que al hacer presion con la herramienta insertara el cable en el conector y otra punta se usara para cortar el cable para quitar el cable del conector.

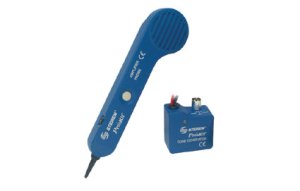

Generador de tonos

Esta herramienta induce en cualquier cable una señal de sonido atraves del componente de tipo rectangular que vemos en la imagen, y a traves de la herramienta tipo lapiz que vemos nosotros podemos escuchar el sonido al ponerla en el cable, para identificar o localizar los cables y no tener que seguirlos de forma manual.

TESTER

Esta herramienta nos permite verificar la continuidad de un cable UTP que hayamos armado, asi como tambien detectar cruzamientos, es decir, si al armar el cable intercambiamos la posicion de algun par de alambres.

Esta herramienta es una alternativa economica realmente, ya que tambien podemos usar un multimetro con probador de cables UTP, como el de la siguiente imagen.

Pero para trabajos profesionales debemos usar un pentascaner o analizador de redes, que permite no solo determinar la continuidad, sino la atenuacion, armado del cable y distintos defectos de armado de cable que las otras herramientas no posee, asi como almacenar los datos en su memoria, el de la figura de abajo es un modelo de la marca microtest

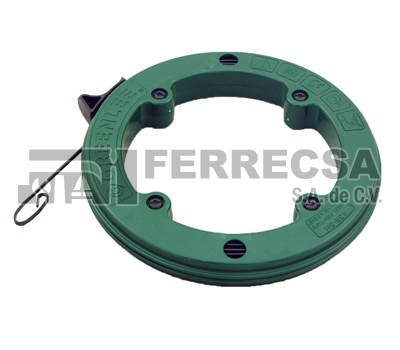

TIRA CABLES

Si bien no es una herramienta exclusiva del ambito de las redes, si es muy util para cuando se instala el cableado en tuberias.

Para esto se introduce la guia metalica al tubo hasta que salga , se asegura el cable a la punta de la guia y se comienza a jalar lentamente el cable.

Jalar rapidamente, darle tirones o seguir jalando cuando esta atorado y/o enredado solo produce daños en el cable, quesi bien no es fragil, puede afectar.

FLEXOMETRO

Herramienta de medicion muy util para no desperdiciar cable, ya que recordemos los sabios consejos de los carpinteros:

“es mejor medir dos veces y cortar una, que medir una vez y cortar dos”

Si dispone del presupusto puede adquirir una herramienta de medicion a traves de infrarojo que es bastante precisa.

OTRAS HERRAMIENTAS

Otras herramientas podrian ser taladro, desarmadores, exacto o cuchilla, pero estas no son exclusivas de la instalacion de cableado pero si son utiles para la instalacion de canaletas o tuberia, recuerde que si dispone del presupuesto en lugar de un taladro invierta en un rotomartillo, dado que este se puede usar cuando hay que poner un cable en una column a soporte del edificio.
